ESD门禁系统

随着科技的发展和进步，工业逐渐的进入另外一番高峰，人们对防静电的



要求也越来越高了。在许多设置静电防护区(EPA)的场所中，静电鞋与静电腕带



的测试都是以传统的人工登录或监督方式进行，不易落实贯彻，甚至错误百出，

难以获取客户与管理阶层之信赖，也形成人员静电接地上的极大潜在漏洞；防静



电门禁系统针对这些缺点，提出直接有效的解决，保证作业人员在进入 EPA 区



时，已确实做好人员静电接地的准备，并结合闸机作为人流通道的控制设备，可

为出入人员提供有序文明的通行方式，杜绝非法出入，并在紧急情况下快速控制



落杆，组织人员疏散。本系统采用安全的 DC12V 电压供给，整套系统在安全



准确便捷直观和真实的检测过程中同时完成无纸记录和自动生成员工出勤信息

报表，从而使贵司对员工的管理达到真实省时和直观的效果，通过对本系统的使



用亦能为贵司在同行业中树立良好的口碑和形象。所以我公司推出一款 ESD 门



禁系统，帮助企业对静电认识和防护，让产品成功率更高。

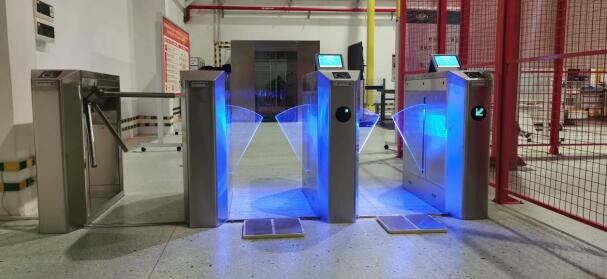

ESD 门禁系统主要由综合静电测试主机+测试脚踏板+三辊闸（翼闸）组成，





此配套硬件可实现：人员通过静电测试，测试合格后通过闸机进入工作区。ESD



门禁系统可实现一人一测，防止尾随，合格后静电闸机开门，不合格静电闸机不

开门，避免了人员不测或一人测试多人混入的情况。



①ESD 门禁系统有以下几个模块





1、静电综合测试模块。根据行业相关标准对穿着防静电鞋的脚部和戴着防



静电腕带的手部分别同时进行静电检测，只有在相应的权限下静电检测合格的才

能通过。每个检测部位都配备对应的检测指示灯，可实时看到检测结果。可配备

可视化液晶显示屏。



2、机芯。内部机芯高度集成，是集驱动、锁止与控制功能于一体的模块，



全静音结构，构件全部采用防腐耐磨处理，经久耐用。具备专业锁杆装置，精确

定位检测装置，使闸机运行平稳，锁定灵活可靠，闸杆定位准确。紧急情况断电



自动落闸





3、闸机。模具化焊接技术成型；内部配件模具化生产；电器部分和机电部



分直接与控制单元连接，减少管线，线管清晰明了；线路接口标识清晰明确、线

路接口都按防接反处理。



4、闸机控制模块。集电源控制模块与通行控制模块于一体我们防静电门禁系统分

以下几种检测方式。



1、 当员工测试静电手腕带 OK 时，闸机自动打开，员工可进入车间。

2、 当员工测试静电鞋 OK 时，闸机自动打开员工可进入车间

3、当员工必须要同时测试静电鞋与手腕带 OK 时，闸机自动打开员工可进入车间

4、员工出车间走单向三辊闸，三辊闸只能出车间，不能进车间

②ESD 静电防护门禁系统硬件、电气特性

Ø 高性能集成 ARM 系列单片机, 全新原装进口芯片；

全部芯片采用进口全新原装，满足工业级要求；更广泛的工作环境；

主机输入：12V DC

电流 ：90mA－220mA （不包括锁、读卡器）



温度 ：-20℃— 50℃



湿度 ：10% ~ 95% R.H
